Através de medidor de umidade é possível realizar a captura de resultados com mais segurança sem a intervenção do classificador na informação do resultado, pois a captura é automática através da leitura da porta seria do medidor.
Para configuração deste processo siga os passos abaixo.
Módulo Navegador – Medidor Amostra Serial

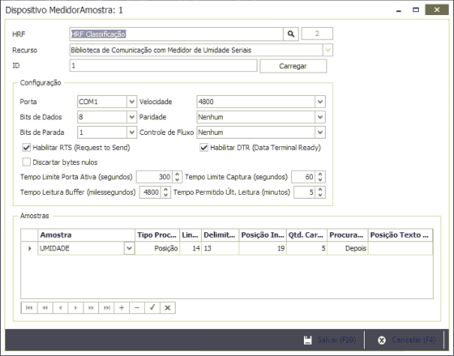

Realizar a configuração do medidor conforme a sua especificação, mais informações como configurar o medidor podem ser obtidos através do manual Medidor Amostra Serial.
No quadro Amostras, deve ser configurado todos os tipos de análise que o aparelho realiza e que devem carrega no sistema.
Neste exemplo, foi configurado a umidade (amostra 5) e utilizado o tipo de procura Posição, ele vai localizar no texto de retorno do medidor a linha 14 e vai usar como resultado para a amostra UMIDADE o texto que estiver Depois na posição 19 contando 5 caracteres.
Painel de Instrumentos

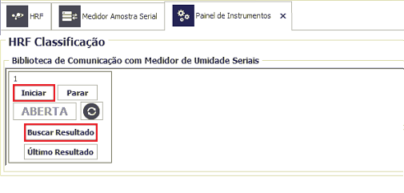

Para testar o resultado do medidor de umidade, será necessário abrir o painel de instrumentos, para isso acesse a opção Navegador->Painel de Instrumentos.
Clique em iniciar e depois em Buscar Resultado, aguardar até o medido enviar o texto da leitura (obs: será enviado uma única vez).

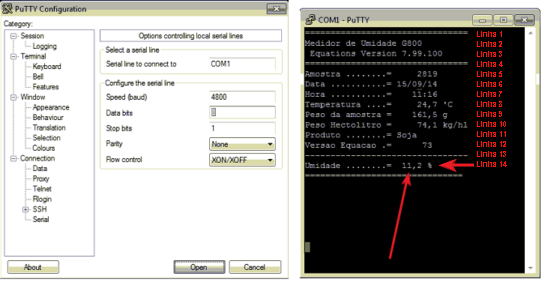

Abaixo o exemplo de resultado considerando o retorno do putty mais acima.O resultado de captura será 11,2
Módulo Originação – Item Amostra

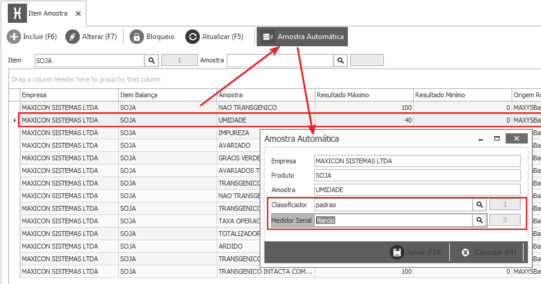

Nesta tela é necessário configurar quais amostras que terão a captura de resultado automático.
Selecione a amostra e clique no botão "Amostra Automática".
Obs: Esta amostra deve estar configurada também na configuração do medidor de umidade.
Execução de Fluxo – Classificação

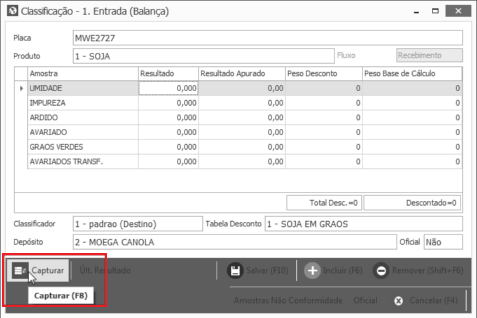

Para realizar a classificação, o classificador irá adicionar uma parte da amostra coletada no medido de umidade, deverá acionar o comando no sistema para captura de resultado e imediatamente acionar o comando de iniciar a análise no aparece. O resultado capturado será carregado para a tela na sua respectiva amostra de resultado.
Obs: o medidor envia o resultado uma única vez, por isso é preciso que o programa esteja aguardando o envio dos dados.
