Este documento tem como objetivo exemplificar a configuração de um Medidor de Umidade.
Neste caso, utilizaremos um Medidor de Umidade da marca Motomco 999 ESI.
Como todo periférico que retorna dados, utilizamos um programa de terceiros chamado Weightech Hércules.
Com ele, é possível identificar o código que o periférico envia após realizar a avaliação de umidade.
Neste exemplo, o código recebido foi:
{"curva": "SOJA < 32%","grupo": "","temperatura": "25.2C","umidade": "14.7%","ph_ref": "655.0 Kg/m","ph_refCorr": "","data": "13/03/2025 - 17:54:18","curva_validade": "04/04/2026","id_med": "SIMT-15656-3573","modelo": "999 ESI","n_serie": "SIMT-15656","id_calib": "1569183284","curva_sha1": "066faa312c568f68cd2b5206149065b1c2a87048","lote": "576459","placa": "","dial_def": "42.23","dial_corr": "57.5","peso": "221.800","freq_c": "8058.000","freq_v": "11160.000","temp_v": "25.215","assin": "Nr6v/Sivv3zNH2SdH8otPeWib21gepkV/TXVYY+RFGmdf3hnS9ABRH2OZs8NptvMUi+e5iAfw8NzUfAWLOwNjwImh/xfOSmu16B0x43nputyPoW2lpq1DeknWKCfl6wUDPpTWotVrpwIsQwPY5J7waBFKWSJZhmtpt9Msgf37LwNYDFV6uatXHC5IdOtYzTRJYj80tTehSN3JnUj8mAYcGmgn105LIfGzvEKrcHo1FPCQUB7Nft358jD1ZHMug8PbcEuH6h365tiY1AAhmEHWNXyA5lhyVYsNuNZXz1EYUB7SyPxIXcG2RY0Ja3COHByir+qZ5Wgsmti/h7kcM6KEQ==","public_key": "rAXlz2GD1tghnrrzwNHwiiHkENVJIyCvJT9dDKsKZS6E20vIjY0NeZwprMoITsp5MeUo0Jb2X3mVqQxO8kKtzTLtu/hViepC3+IQdbM2Dy1voR8+MV4lehMeNsHn5sZxZuyFBbCE8iolqynf2BhUXHBlP8/G63td8AY0qxAr5Rp0mTHJOncfdpWdwCcqAlzehqNoYez0CDq4NiyKuGwqVPI3dVkmI7pOR+RsuCQ1Cf6gR0vj7d2wKz7sPrSDOnG7Fm/h8f88O4yo5hajfhVLLHn+MgJ9SdJ16cNhSCUQDWFkuXf0usA1xw+rWf4Y9/2cvXgIDOZVwiDpz0lzjioj5Q==","companhia": "","umidade_real": "14.7%","apply_gain": "P_0P75"}

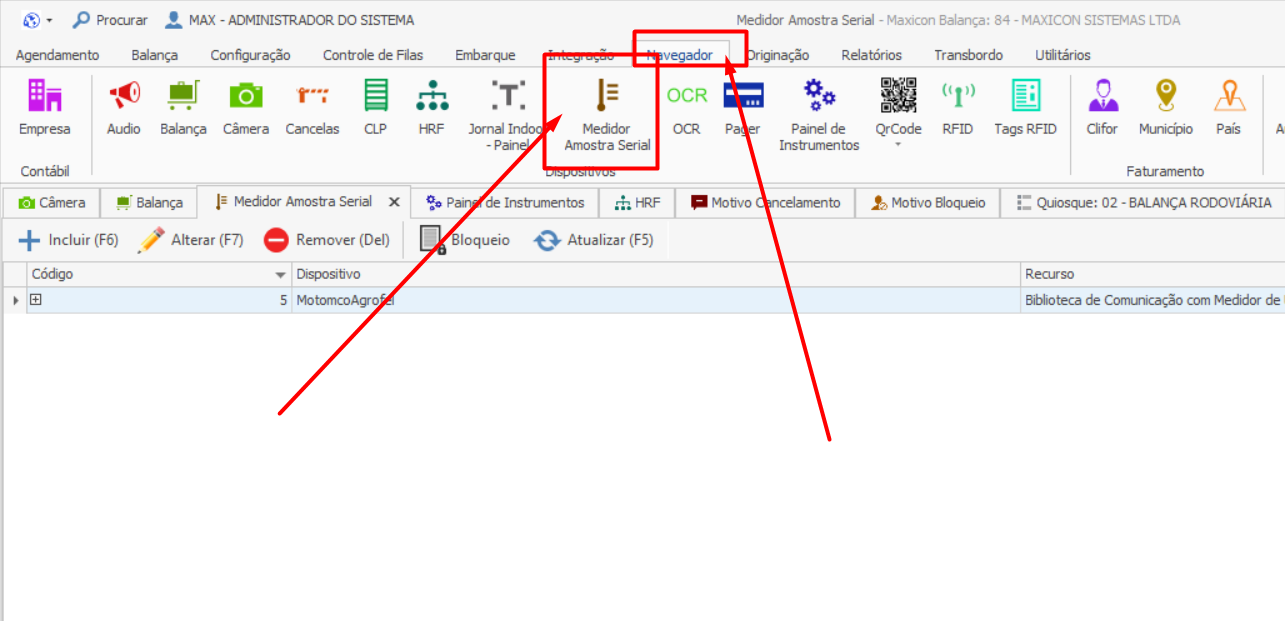

Observamos que, para o Dunamis e para o processo da empresa, o dado relevante é o valor da amostra "umidade". Portanto, iniciamos o processo acessando a opção Navegador → Medidor Amostra Serial, no sistema Dunamis.

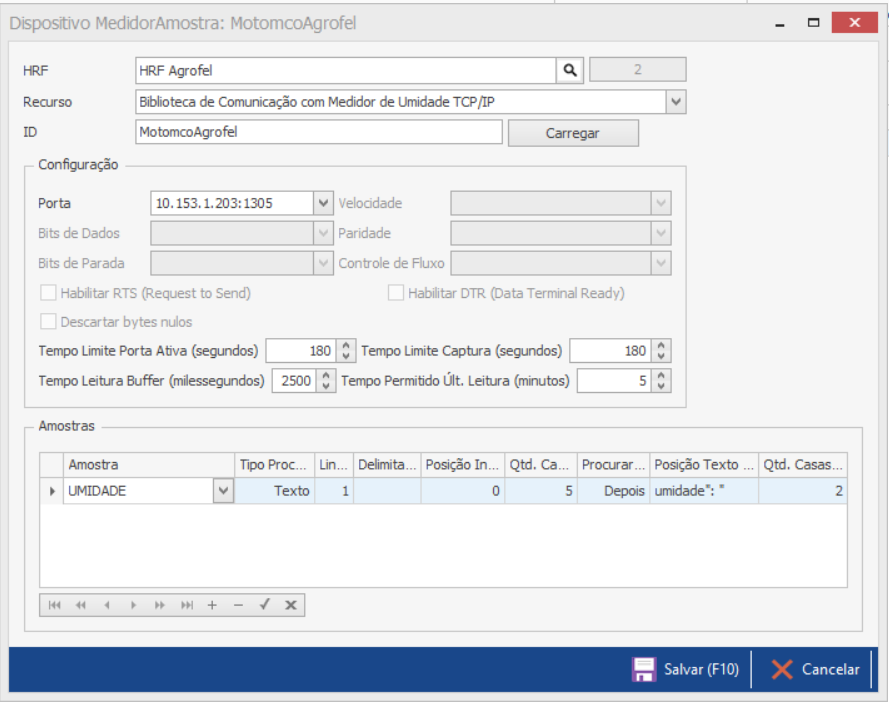

Agora vamos configurar o medido junto com a amostra que ele irá capturar.
- Primeiramenta, selecionamos o HRF no qual o aparelho será cadastrado.
- Depois vamos selecionar o recurso. O recurso é relacionado ao tipo de comunicação usado pelo periférico, neste caso o periférico usa um adptador tcp/ip, fazendo com que conexão seja através deste recuro.
- Criamos uma nome para o Periférico (ID).
- Nas configurações, no campo PORTA, colocamos o IP mais a porta do Periférico ( Esta é uma informação que a empresa deve repassar para o consultor)
- As configurações, na maioria das vezes podem ser deixadas como padrão.

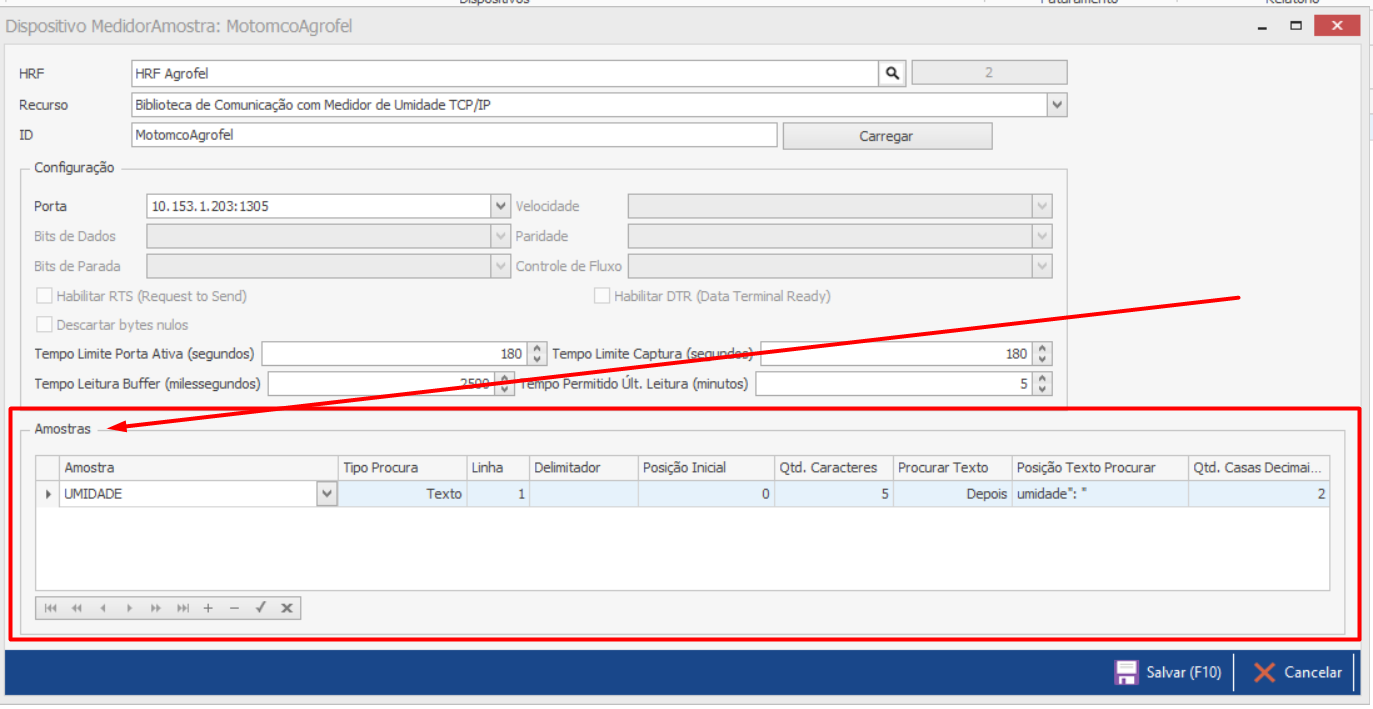

- No campo amostra é selecionado a amostra requerida (elas já deve estar préviamente cadastradas a partir da tabela de desconto).
- No campo tipo de Procura temos 2 opções:
- Texto: Quando vamos procurar um determinado texto no resultado, independente da posição dele, ou seja, a posição pode mudar.
- Posição: Quando vamos capturar uma posição expecifica do resultado, este resultado não pode mudar de posição.
- Linha: Qual linha do resultado o sistema deve considerar para iniciar a leitura dos dados
- Delimitador: qual será a quantidade de caracteres delimitadores
- Posição inicial: Qual a posição da linha o sistema deve considerar para iniciar a captura
- Quantidade de Caracteres: Qual é a quantidade de caracteres que devem ser configurados para captura.
- Procurar Texto: este é o campo onde é selecionado se o resultado procurado no resultado ficará antes ou depois do texto procurado.
- Posicção Texto Procurar: É o texto que será procurado no resultado
- Quantida Cadas Decimais: quantas casas decimais devemos considerar no resultado

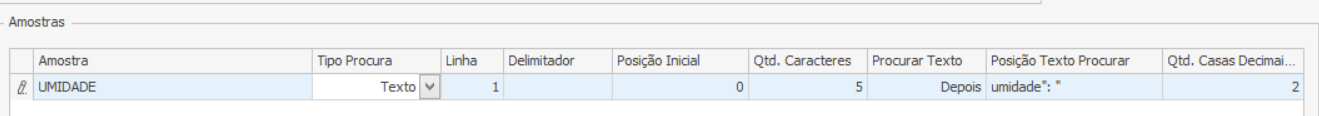

Agora vamos analisar o que configuramos:
Na configuração acima, o Sistema vai procurar pelo texto umidade":", quando ele achar ele vai considerar 5 caracteres depois de achar o texto e achar o resultado trazendo até 2 casas decimais após.
Se o texto enviado pelo periférico foi:
{"curva": "SOJA < 32%","grupo": "","temperatura": "25.2C","umidade": "14.7%","ph_ref": "655.0 Kg/m","ph_refCorr": "","data": "13/03/2025 - 17:54:18","curva_validade": "04/04/2026","id_med": "SIMT-15656-3573","modelo": "999 ESI","n_serie": "SIMT-15656","id_calib": "1569183284","curva_sha1": "066faa312c568f68cd2b5206149065b1c2a87048","lote": "576459","placa": "","dial_def": "42.23","dial_corr": "57.5","peso": "221.800","freq_c": "8058.000","freq_v": "11160.000","temp_v": "25.215","assin": "Nr6v/Sivv3zNH2SdH8otPeWib21gepkV/TXVYY+RFGmdf3hnS9ABRH2OZs8NptvMUi+e5iAfw8NzUfAWLOwNjwImh/xfOSmu16B0x43nputyPoW2lpq1DeknWKCfl6wUDPpTWotVrpwIsQwPY5J7waBFKWSJZhmtpt9Msgf37LwNYDFV6uatXHC5IdOtYzTRJYj80tTehSN3JnUj8mAYcGmgn105LIfGzvEKrcHo1FPCQUB7Nft358jD1ZHMug8PbcEuH6h365tiY1AAhmEHWNXyA5lhyVYsNuNZXz1EYUB7SyPxIXcG2RY0Ja3COHByir+qZ5Wgsmti/h7kcM6KEQ==","public_key": "rAXlz2GD1tghnrrzwNHwiiHkENVJIyCvJT9dDKsKZS6E20vIjY0NeZwprMoITsp5MeUo0Jb2X3mVqQxO8kKtzTLtu/hViepC3+IQdbM2Dy1voR8+MV4lehMeNsHn5sZxZuyFBbCE8iolqynf2BhUXHBlP8/G63td8AY0qxAr5Rp0mTHJOncfdpWdwCcqAlzehqNoYez0CDq4NiyKuGwqVPI3dVkmI7pOR+RsuCQ1Cf6gR0vj7d2wKz7sPrSDOnG7Fm/h8f88O4yo5hajfhVLLHn+MgJ9SdJ16cNhSCUQDWFkuXf0usA1xw+rWf4Y9/2cvXgIDOZVwiDpz0lzjioj5Q==","companhia": "","umidade_real": "14.7%","apply_gain": "P_0P75"}
Então o resultado apresentado será : 14.7
É importante ressaltar que a maioria dos aparelhos medidores de umidade não deixa a porta de envio de dados aberta o tempo todo, e sim alguns segundos depois que ele gera o resultado, portanto os teste de conexão devem ocorrer neste momento.

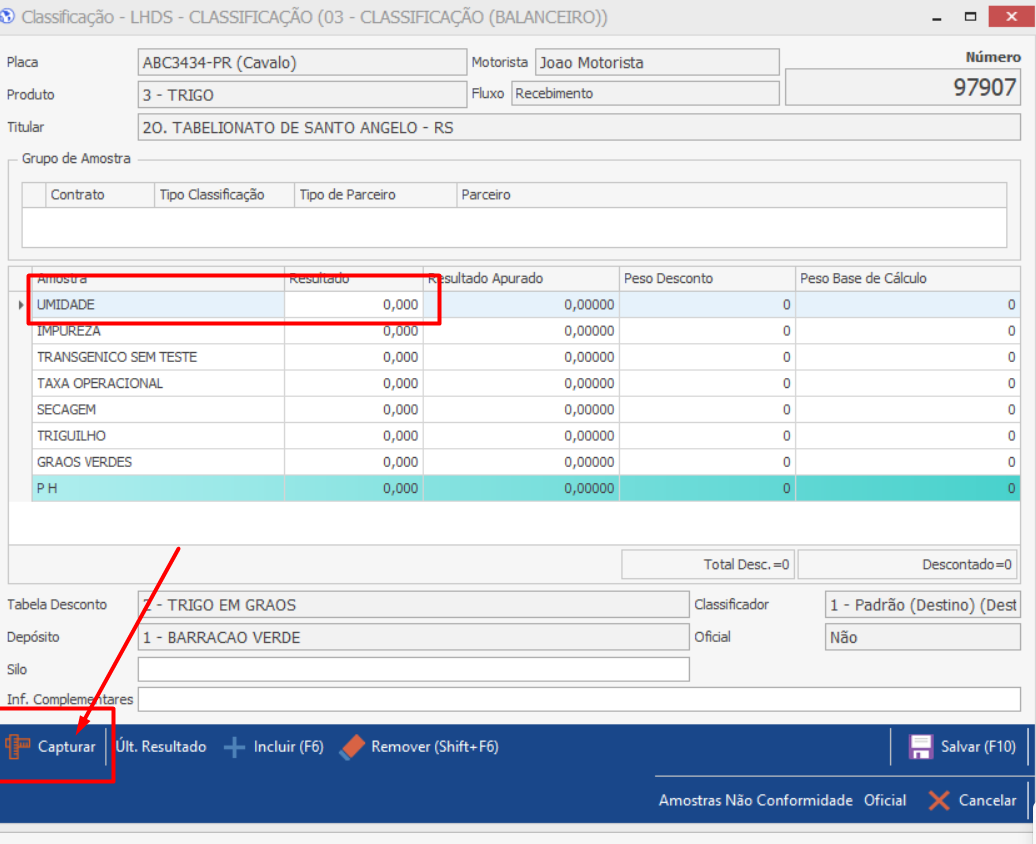

A amostra configurada neste periférico agora poderá ser usada na tela de classificação através do botão de captura.

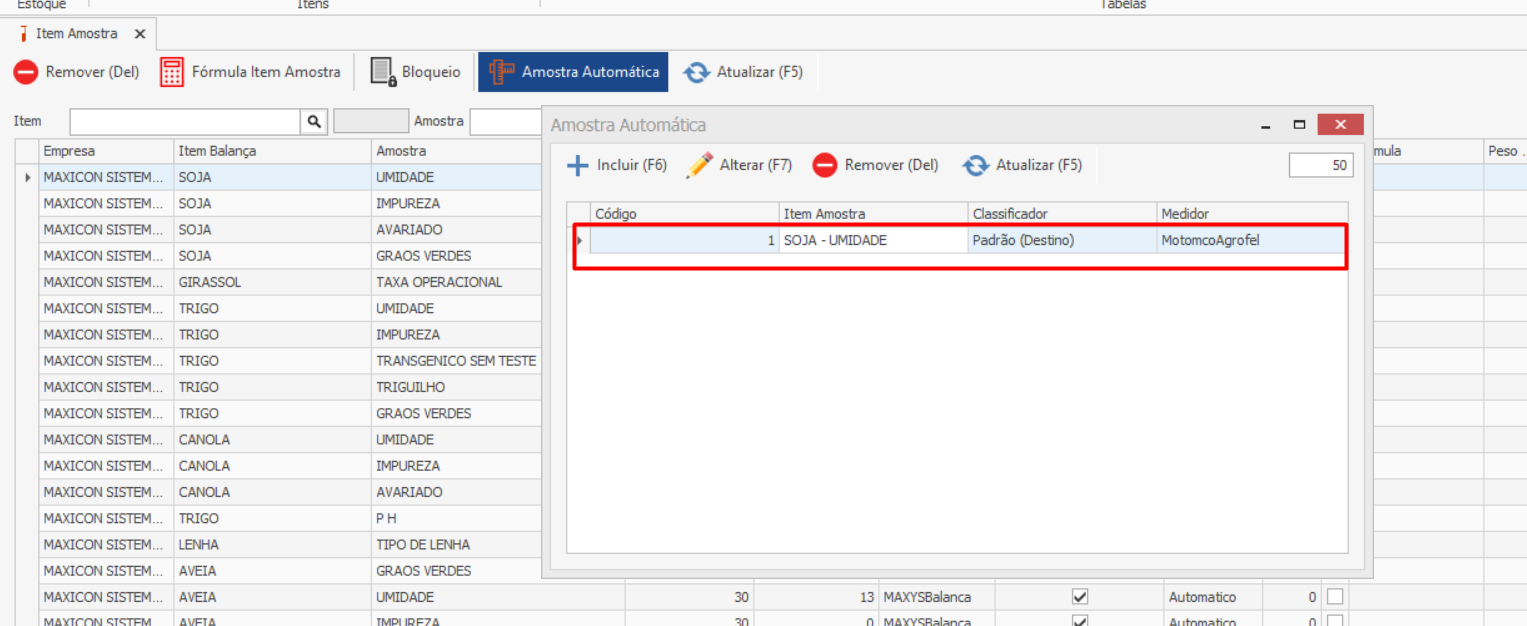

Para que o operador seja impedido de DIGITAR o valor da amostra, ou seja, só consiga preencher o campo através da captura. A amostra do produto deve ser configurada. Para isso acessar o Menu Originação → Item amostra → Amostra Automática.
Com isso o operador só conseguirá preencher esta amostra atráves de captura.
